Con un enfoque claro y herramientas adecuadas, conectar una caja de breakers no solo es posible, sino que puede ser una experiencia gratificante. A continuación, se explica todo lo necesario para llevar a cabo este proyecto con éxito.
Por qué es importante una caja de breakers
La caja de breakers actúa como el cerebro del sistema eléctrico de una casa, controlando y protegiendo cada circuito. Sin ella, los cables podrían sobrecargarse, generando riesgos de incendios o daños en los electrodomésticos. Además, permite desconectar circuitos específicos para realizar mantenimientos sin interrumpir toda la electricidad del hogar.
Entender su función es el primer paso para una instalación exitosa. Este componente no solo organiza la distribución de energía, sino que también incluye mecanismos de seguridad, como los breakers diferenciales, que detectan fugas de corriente y evitan descargas eléctricas. Un buen panel eléctrico garantiza que la casa cumpla con las demandas energéticas modernas.
Elegir la caja de breakers adecuada
Seleccionar el panel correcto depende de las necesidades eléctricas de la casa. Factores como el número de circuitos, la capacidad en amperios y el espacio disponible son cruciales. Por lo general, un hogar promedio requiere un panel de 100 a 200 amperios, pero casas más grandes o con alta demanda pueden necesitar hasta 400 amperios.
Existen marcas reconocidas como Siemens, Schneider Electric o Eaton, cada una con modelos que varían en tamaño y características. Es importante verificar que el panel cumpla con las normas locales, como el Código Eléctrico Nacional (NEC) en Estados Unidos o la NOM-001-SEDE en México. Un error común es elegir un panel con pocos espacios para futuros circuitos, así que siempre es mejor optar por uno con capacidad adicional.
Un panel con al menos 20% más de espacios de los necesarios asegura flexibilidad para expansiones futuras, como la instalación de paneles solares o cargadores para vehículos eléctricos.
Para los más curiosos, ¿sabías que los breakers modernos pueden durar hasta 40 años si se instalan correctamente? Sin embargo, no hay que confiarse: ¡un panel mal elegido puede convertir el hogar en un rompecabezas eléctrico imposible de resolver!
Preparativos antes de la instalación
Antes de tocar un solo cable, la planificación es esencial. Esto incluye obtener los permisos necesarios, ya que muchas localidades exigen inspecciones para garantizar que la instalación cumpla con las normas. También se debe calcular la carga eléctrica total de la casa, sumando el consumo de todos los aparatos y sistemas.
Las herramientas necesarias incluyen un destornillador aislado, alicates de punta fina, un multímetro para medir voltaje y guantes dieléctricos. Además, es imprescindible cortar la energía desde el medidor principal para evitar accidentes. Este paso no es negociable: trabajar con electricidad activa es como invitar al desastre a tomar café.
Paso a paso para conectar la caja de breakers
Con todo listo, llega el momento de la instalación. Este proceso requiere paciencia y atención al detalle, pero seguir una guía clara hace que todo sea más sencillo. A continuación, se detalla cada etapa para conectar el panel eléctrico de manera segura y eficiente.
Instalar el panel en la pared

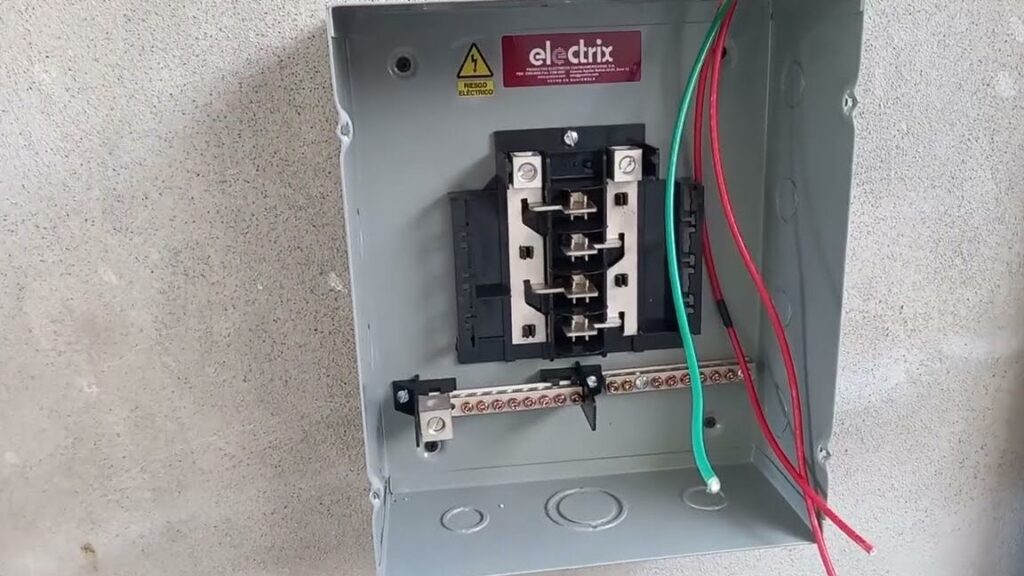

El primer paso es fijar la caja de breakers en un lugar accesible, generalmente en un garaje, sótano o cuarto de servicio. La altura recomendada es de 1.5 a 2 metros desde el suelo, y debe estar en un área seca y libre de obstrucciones. Se usan tornillos y anclajes adecuados para asegurar el panel a la pared, verificando que esté nivelado.
Es crucial que el lugar cumpla con las normas de seguridad, como mantener una distancia mínima de 90 cm de espacio libre frente al panel. Esto facilita el acceso en caso de emergencias o mantenimientos.

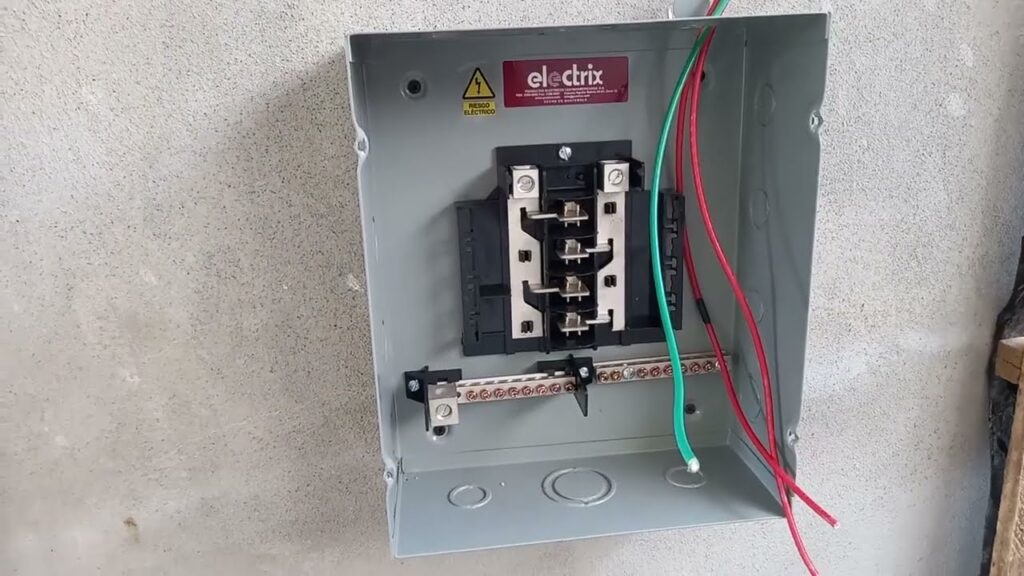

Conectar el cableado principal
El cableado principal, que viene desde el medidor eléctrico, se conecta a las terminales principales del panel, conocidas como lugs. Estos cables suelen ser de gran calibre (como 2/0 o 4/0 AWG) y están compuestos por dos líneas vivas (fases), un neutro y un cable de tierra. Cada uno debe conectarse a su terminal correspondiente, asegurándose de que las conexiones estén firmes para evitar sobrecalentamientos.
Un multímetro es útil para confirmar que no hay voltaje antes de manipular los cables. Además, los cables deben pelarse con cuidado, dejando solo el cobre necesario para la conexión. Un dato interesante: en algunos países, los cables de fase se identifican con colores como rojo y negro, mientras que el neutro suele ser blanco y la tierra verde o desnuda.
Una conexión floja en los lugs puede causar arcos eléctricos, que no solo dañan el panel, sino que también son una de las principales causas de incendios eléctricos en el hogar.
Instalar los breakers individuales
Los breakers se insertan en los espacios designados del panel, asegurándose de que encajen firmemente en las barras colectoras. Cada breaker protege un circuito específico, como el de la cocina, el baño o las tomas generales. Es importante elegir breakers compatibles con el panel y con la capacidad adecuada (15, 20 o 30 amperios, según el circuito).
Cada cable de circuito se conecta a su breaker correspondiente, mientras que los cables neutros y de tierra van a sus respectivas barras. Etiquetar cada breaker con el circuito que controla ahorra dolores de cabeza en el futuro.
Conectar la tierra y el neutro
La barra de tierra y la barra de neutro son componentes esenciales para la seguridad. La barra de tierra se conecta a un electrodo de puesta a tierra, como una varilla enterrada en el suelo, mientras que la barra de neutro recibe los cables blancos de cada circuito. En algunos casos, ambas barras están separadas, pero en paneles principales suelen estar unidas.
Este paso es crítico, ya que una mala conexión a tierra puede inutilizar los breakers diferenciales y aumentar el riesgo de descargas eléctricas. Revisar dos veces estas conexiones es una práctica que nunca sobra.
Con todo conectado, parece que la casa está lista para brillar… ¡o al menos para encender las luces sin que salten chispas! Pero no te emociones demasiado, aún falta probar todo.
Pruebas y verificación final
Una vez que el panel está instalado y conectado, es hora de probar el sistema. Primero, se verifica visualmente que todas las conexiones estén seguras y que no haya cables expuestos. Luego, con el breaker principal apagado, se restaura la energía desde el medidor y se encienden los breakers uno por uno, comprobando con un multímetro que cada circuito reciba el voltaje correcto (120V o 240V, según el caso).
Si todo funciona, se etiqueta el panel y se organiza el cableado para que quede limpio y accesible. En muchos lugares, una inspección oficial es obligatoria antes de usar el sistema permanentemente. Y aquí va un consejo de amigo: nunca está de más tomar una foto del panel terminado, ¡porque adivinar qué breaker controla qué en un apagón no es divertido!
Errores comunes y cómo evitarlos
Instalar una caja de breakers no está exento de tropiezos. Uno de los errores más frecuentes es no calcular correctamente la carga eléctrica, lo que puede llevar a un panel sobrecargado. Otro fallo común es usar cables de calibre inadecuado, lo que compromete la seguridad y la eficiencia del sistema.
También es fácil olvidar las normas locales o no usar breakers compatibles con el panel. Para evitar estos problemas, siempre se debe consultar un manual actualizado y, si hay dudas, buscar la opinión de un electricista certificado. Al fin y al cabo, un panel eléctrico no es el lugar para practicar el arte de la improvisación.
Y hablando de errores, aquí va una verdad universal: no hay nada más frustrante que descubrir que el breaker de la sala está conectado a la nevera. ¡Etiqueta bien y evita el caos!
Conectar una caja de breakers en una casa es un proyecto que combina técnica, planificación y un toque de paciencia. Cada paso, desde elegir el panel hasta probar los circuitos, es una oportunidad para garantizar que el hogar sea seguro y eficiente. Aunque puede parecer un desafío, el resultado vale la pena: un sistema eléctrico confiable que mantiene las luces encendidas y los electrodomésticos funcionando. Así que, con las herramientas en mano y las normas claras, cualquiera puede transformar un montón de cables en un sistema eléctrico de primera. ¡Manos a la obra y a encender el futuro del hogar!
